處理量:10—100噸/時
電動機:1.5—7.5千瓦
用 途:選礦廠、石料廠、水泥廠、煤礦廠
物 料:水泥、玻璃、陶瓷、粉煤灰、硅酸鹽
山 礦:鐵礦、銅礦、金礦、錫礦、鎢礦、鉛鋅礦
13529439066(同微信號)
槽式給料機是一款用于大塊物料的周期性往復式給料設備。適用于短距離輸送中等粒度物料,在礦山、選廠、化工、水泥、建材等部門,廣泛用于從儲料倉往破碎、運輸等機械作均勻連續給料。
槽式給料機可以架設在地面,也可以吊裝在礦倉卸料口的下方,槽底板作往復運動,其沖次為 20至60次每分鐘,沖程為20至200毫米,沖程可由驅動裝置偏心輪進行適當的調整,偏心距為沖程的一半。據生產實踐,對于粘性礦石,偏心距不應小于30毫米。昆重礦機生產的槽式給料機槽體寬度為給料最大粒度的2至2.5倍,適用于中等粒度物料,最大可達450毫米。

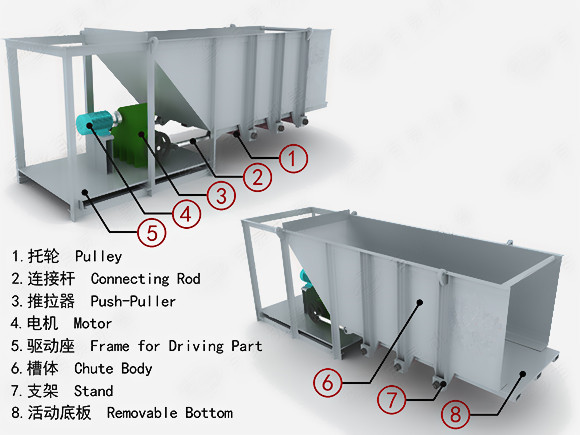

槽式給料機主要由電動機、減速機、聯軸器、偏心機構、漏板、槽架、滾輪等幾個主要部件組成。其結構的共同點是均裝有可控制料層高度的調節閘板;在輸料槽下部為一前后移動的給料板。其不同點是給料板角度不一樣,一般為沿卸料方向向下傾斜5度,以及更大的傾角(小于物料的靜堆積角)和角度為零的水平型等。給料板的動作有前后往復移動式,抖動式以及擺動式等,傳動機構均為曲柄回轉式。
槽式給礦機設備一般安裝在料倉出料口下部,礦石落入槽體底部的漏板上,底部漏板設置在滾輪上,并通過偏心機構使漏板與雙出軸的減速機相連,然后通過聯軸器與電動機相接。工作時,由電動機通過聯軸器帶動減速機,并通過偏心盤與設備在槽架底部和滾輪之間的漏盤一起往復直線運動,從而完成均勻給料,根據用戶要求,可將電機改為調速電機,以便調整給礦量。
1、生產效率高,不易堵塞
槽式給料機可以架設于地面,也可以吊裝在礦倉卸料口上,大大降低了勞動強度,提高了勞動效率。
2、結構簡單,生產成本低
結構簡單,操作方便,不需潤滑,耗電量小,可以均勻地調節給礦量;體積較小,不需要過多的投資,降低成本。
3、 啟動平穩,使用壽命長
設備的減速機與電動機采用柔性皮帶傳動,作業過程中起動平穩,可以減緩沖擊力,從而提高設備使用壽命。
規格 型號 |
進料口尺寸 (毫米) |
給礦粒度 (毫米) |
處理產量 (噸/時) |
配用電機 (千瓦) |
設備重量 (噸) |
CG-300×300 | 300×300 | 50 | 10-20 | 1.5 | 0.3 |
CG-400×400 | 400×400 | 100 | 10-30 | 2.2 | 0.6 |
CG-600×500 | 600×500 | 200 | 10-50 | 3 | 1.1 |
CG-700×500 | 700×500 | 250 | 20-60 | 4 | 1.2 |
CG-980×1240 | 980×800 | 350 | 30-90 | 7.5 | 1.7 |
